固控設備之鉆井泥漿剪切泵結構設計原理簡述
科迅機械JQB系列鉆井泥漿剪切泵可速配制高性能泥漿，大大縮短泥漿配制時間，提高鉆井的經濟效益。鉆井泥漿剪切泵是對泥漿配制中添加鉆井泥漿原料進行不斷的剪切、細化、混合高效循環并改變它的分子鏈結構，消除“魚眼”現象，使泥漿到一定的工藝和使用性能的要求，并滿足鉆井對鉆井泥漿更高性能要求的泥漿固控設備。
鉆井泥漿剪切泵主要由葉輪、渦殼、盤根盒、傳動軸、皮帶輪、三角帶、電機和支座等部件組成。
鉆井泥漿剪切泵的葉輪不同于一般離心泵的葉輪，其結構較為復雜。它主要由軸流渦輪、存漿艙、泵輪、增壓艙和剪切板五部分組成。軸流渦輪，泵輪、存漿艙用不銹鋼精密鑄造成一個整體，結構非常緊湊。它是鉆井泥漿剪切泵的核心部件，具有非常高的剪切效率。
鉆井泥漿剪切泵的軸流渦輪為泵輪和存漿艙提供具有一定排量的流體，該流體50%通過泵輪排出進入渦殼，50%被存漿艙吸收。增壓艙的獨特設計，使存漿艙中的流體具有一定能量。通過泵輪排出的流體，平行于剪切板流動，具有較高的流速。
存漿艙吸入的流體，通過若干個噴嘴垂直于剪切板噴射。噴射流體與泵輪排出的流體混合后，以較高流速?zèng)_擊剪切板外圓的鋸齒，高速旋轉的剪切板鋸齒，對流體再次進行剪切。因此，流經葉輪的流體，經受多次剪切作用。

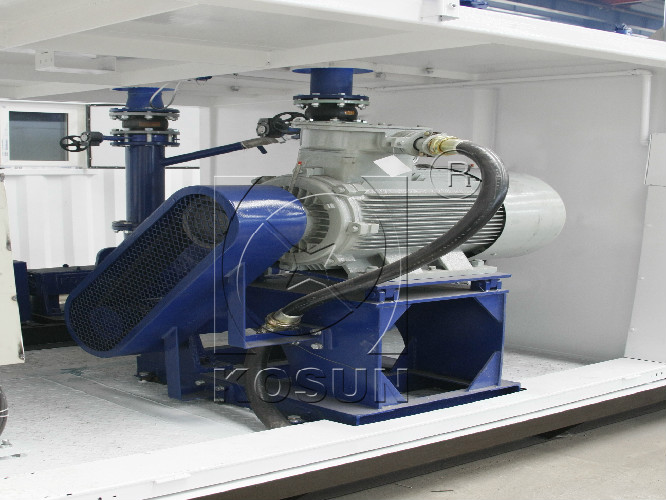

鉆井泥漿剪切泵采用了非?？煽康臋C(jī)械密封，保證不泄漏。由于該泵軸封的改進，使其壽命大大提高。泵內部配有不銹鋼渦輪及一個剪切板，能夠產生超過25.4m/s的液體剪切，當液流通過鉆井泥漿剪切泵時，有50%的液體在渦輪收集室的強力推進下將被兩次剪切。該渦輪鉆井泥漿剪切泵安裝在專用底座上，并用皮帶輪、窄V帶和55KW/75kw防爆電動機帶動。另外還有一個尺寸適合的混合漏斗與鉆井泥漿剪切泵配套使用，這樣便組成了一個完善的剪切及水合作用系統，也叫做剪切混漿射流裝置。
科迅機械鉆井泥漿剪切泵結構設計特點和優勢:
1.大幅度增強搬土顆粒的水化程度。
2.節約膨潤土30%以上，使聚合物盡快稀釋，剪切，水化(泥漿中使用的高分子聚合物的分子量較高，直接加入不易水化，因此需要對高分子聚合物進行預剪切，剪切泵能提供很高的剪切效率，加快聚合物的稀釋，水化進程。)
3.提供較高的排量和揚程，滿足配制和處理泥漿的要求。
