科迅機械泥漿除泥器結構的設計方案

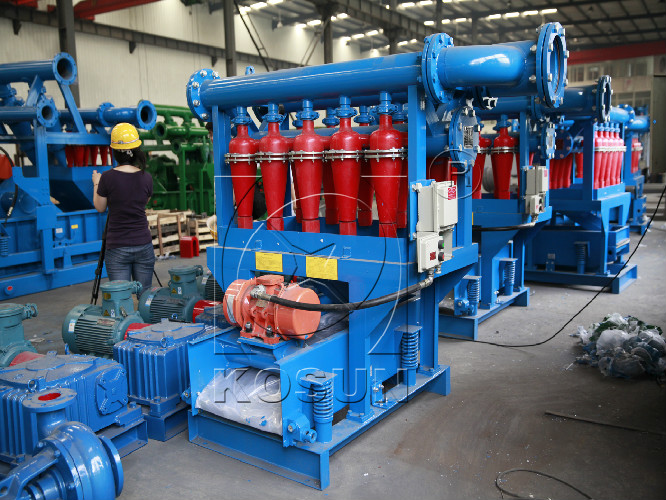

泥漿泵把泥漿從除砂器下面的泥漿倉里泵到泥漿除泥器,根據沉降原理設計,泥漿被泥漿泵泵入除泥旋流器,較粗的固相顆粒因為離心力和重力的作用沿著除泥旋流器的內壁螺旋下沉,從底流口排出,較輕的泥漿部分會沿著旋流器內壁螺旋上升,流到溢流槽,通過溢流槽進到下一個泥漿罐的離心機旁邊的倉繼續處理。進漿口6”,出漿口8”。
科迅機械泥漿除泥器通過國內外有關泥漿除泥器的設計、分析、計算、使用等資料和研究成果的基礎上,并針對國外泥漿除泥器應用的現狀進行了調研,借鑒其技術優勢。結合國內目前在用的泥漿泥漿除泥器存在的一些問題,找到了國內外泥漿除泥器的特點和發展方向,綜合國產泥漿除泥器的技術現狀和鉆井液固相控制現場實際情況提出優化的設計方案。設計了泥漿除泥器結構方案,促進國內泥漿除泥器的研究和制造技術的發展。
1、根據泥漿泥漿除泥器的工作機理和使用條件,提出了泥漿除泥器的整體結構和主要結構設計方案。
2、通過廣泛的現場調查和技術論證,結合我國部分油田先狀,從事實出發,提出技術可行性、結構先進的泥漿除泥器的設計方案和技術參數。
3、采用計算機輔助技術設計方法,在現有固控設備的研究成果基礎上,對稱的進液結構使旋流器分配合理、工作穩定。
4、在結構方案設計和流體力學分析以及強度校核的基礎上,完成了旋流器等主要部件的結構設計,繪制了具體的裝配圖及必要的零件圖。
5、泥漿除泥器選用聚氨酯材料的除泥旋流器,使用壽命長,質量輕。每個旋流器進、出口都裝有球閥,可以隨時調節泥漿除泥器工作的數量,操作簡單、便于維修。旋流器底流口呈帶壓傘狀濕底排砂,使分離區內的顆粒能迅速排出,減少了底流口堵塞的概率。
