二級固控設備LCS除砂器安裝規范

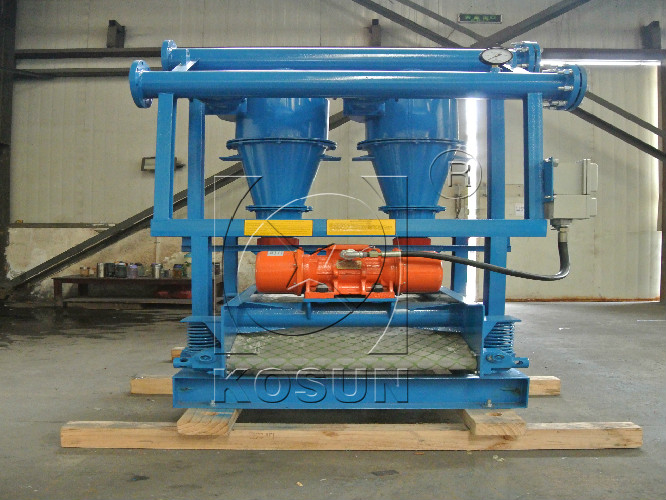

科迅除砂器是處理鉆井泥漿的二級固控設備,可分離45~74微米之間的固體顆粒。常見的除砂器為雙工作旋流器,除砂旋流器上下游采用雙隔離閥,配有完整的轉換管匯和旁通系統。隔離閥為 105/70MPA 的閘閥。使用時兩個除砂旋流器輪流工作,流體由一個除砂旋流器換到另一個除砂旋流器。通過濾網的阻擋除砂,不同級別的濾網適用于不同尺寸的固相顆粒。外部的壓差表可指示濾網的工作情況。需要清除一個除砂旋流器的固相時只需將流體倒向另一個除砂旋流器,利用橇體上的提升設備將除砂旋流器中的濾網總成起出進行清洗,濾網可重復使用。
除砂器的安裝流程
1、除砂器安裝在地面安全閥的下游,油嘴管匯的上游,除砂器應盡可能靠近井口,管線盡可能直,且除砂器上游管線不能變徑。
2、連接排砂針閥及排砂管線至污水池,這條管線盡可能短。
3、連接清洗濾網的水管線或蒸汽管線或清洗機。
4、除砂器就位后升起濾網提升梁并固定。
5、為氣動絞鏈提供壓縮空氣150PSI,調試氣動鉸鏈。
6、根據甲方提供的資料,液體黏度和砂粒大小,選擇合適的濾網,將兩個砂筒安裝相同尺寸的濾網。
7、安裝壓差傳感器和壓差表。
8、確保每個砂筒與壓差表連接管線在導通狀態,與泄壓孔相連的管線隔離狀態。
9、每個除砂旋流器上有用于監測壓力的壓力表,壓力表與砂筒間有針閥進行隔離,保證壓力表反映的是砂筒的壓力。
10、將除砂器用正確方法接地,壓差表的兩個針閥保持在關閉狀態。
11、對除砂器進出口流程用地錨或水泥墩固定,間隔10—15米。
