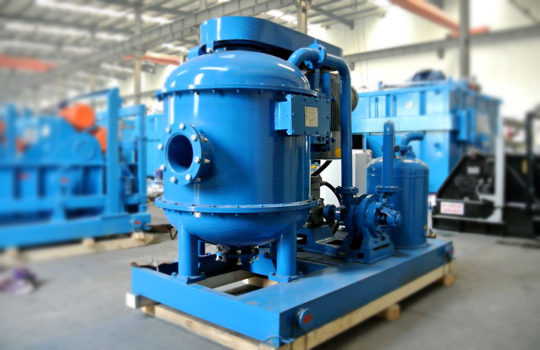

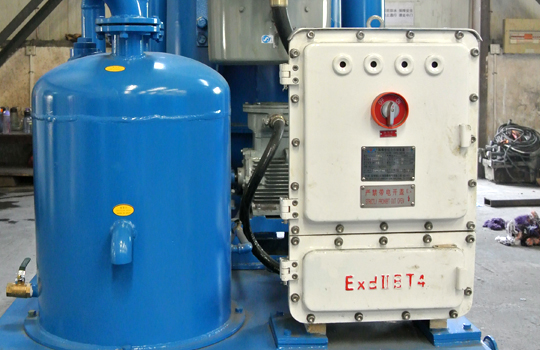

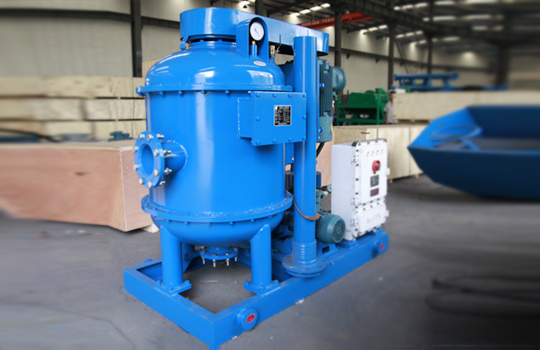

工作原理:真空除氣器是在固控設備中主要用于去除有害氣體。真空除氣器由真空泵、汽水分離器、罐體、電機和防爆電柜組成，設備運行時罐體下面的管道會扎入到鉆井液液面以下，使罐體處于一種封閉狀態，開啟真空泵，抽取罐體內一定的氣體，使得鉆井液和罐體內產生壓力差，因?yàn)閴毫Σ钅酀{會通過插入液面的管道進入罐體內，罐體內設有葉輪，在葉輪的飛速旋轉下，鉆井液內的氣泡被打破，氣體上升通過真空泵抽到汽水分離器中，在汽水分離器中，有毒的氣體硫化氫會溶于水，其余的氣體通過汽水分離器出口排出。
特點和優勢
鉆井作業過程中來自井涌?jī)?nèi)的鉆井液攜帶的氣體影響泥漿性能并存在安全隱患，同時也會影部分設備的使用壽命，因此需要安裝真空除氣器將泥漿中的氣體集中除去。
- 11. 自吸式裝置，不需要離心泵來供給鉆井泥漿。
- 22. 消除腐蝕，減少了修理和維護的成本。
- 33. 設計緊湊占用空間小。
- 44. 除氣器還可以作為大功率的鉆井泥漿攪拌器。

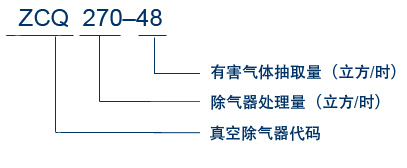

型 號 說 明:
KOSUN真空除氣器結構圖
| 型號 | ZCQ240-28 | ZCQ270-48 | ZCQ300-90 | ZCQ360-180 |
| 最大處理量m3/h/GPM | 240/1056 | 270/1190 | 300/1320 | 360/1585 |
| 傳動比 | 1.67 | 1.67 | 1.68 | 1.68 |
| 效率 | ≥95% | ≥95% | ≥95% | ≥95% |
| 主電機kW/HP | 15/20.1 | 22/29.5 | 30/40.2 | 37/49.6 |
| 真空泵kW/HP | 2.2/3 | 2.2/3 | 4/5.4 | 5.5/7.4 |
| 轉速RPM | 876 | 880 | 876 | 880 |
| 尺寸mm/in | 1750×900×1510 68.9×35.4×59.4 | 1950×1010×1680 76.8×39.8×66.1 | 2250×1235×1650 88.6×48.6×65 | 2400×1500×1900 94.5×59×74.8 |
| 重量kg/lbs | 1200/2645 | 1450/3197 | 1960/3725 | 2510/5534 |
故障
原因:
- 1.真空泵內沒有水或水不夠，不能形成旋轉水環。
- 2.葉輪兩端面間隙過大。
- 3.泵內溫度過高。
- 4.螺栓聯接處或排氣管線密封不好。
- 5.吸入管或排氣管沒有侵入泥漿。
解決方法：
- 1. 向泵內注水，調整向泵內注水路上的球閥。
- 2. 減少紙墊或更換葉輪以調整間隙。
- 3. 增加冷水。
- 4. 緊固栓或密封排氣管漏氣處。
- 5. 將其侵入泥漿。
原因:
- 1. 泵內水過多。
- 2. 葉輪在軸套上不能調整間隙。
解決方法：
- 1. 重新調整球閥。
- 2. 打開泵蓋取下葉輪調整間隙重新裝上后，葉輪應能在軸上自由移動。
原因:
- 1. 泵內損壞或進入固體顆粒。
- 2. 真空罐內進入異物。
解決方法：
- 1. 打開泵頭清洗，若有損壞，應更換。
- 2. 打開方型法蘭清除或打開底蓋清除。
